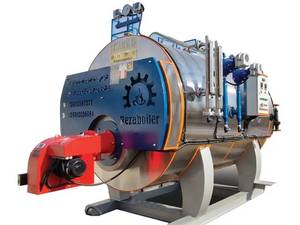

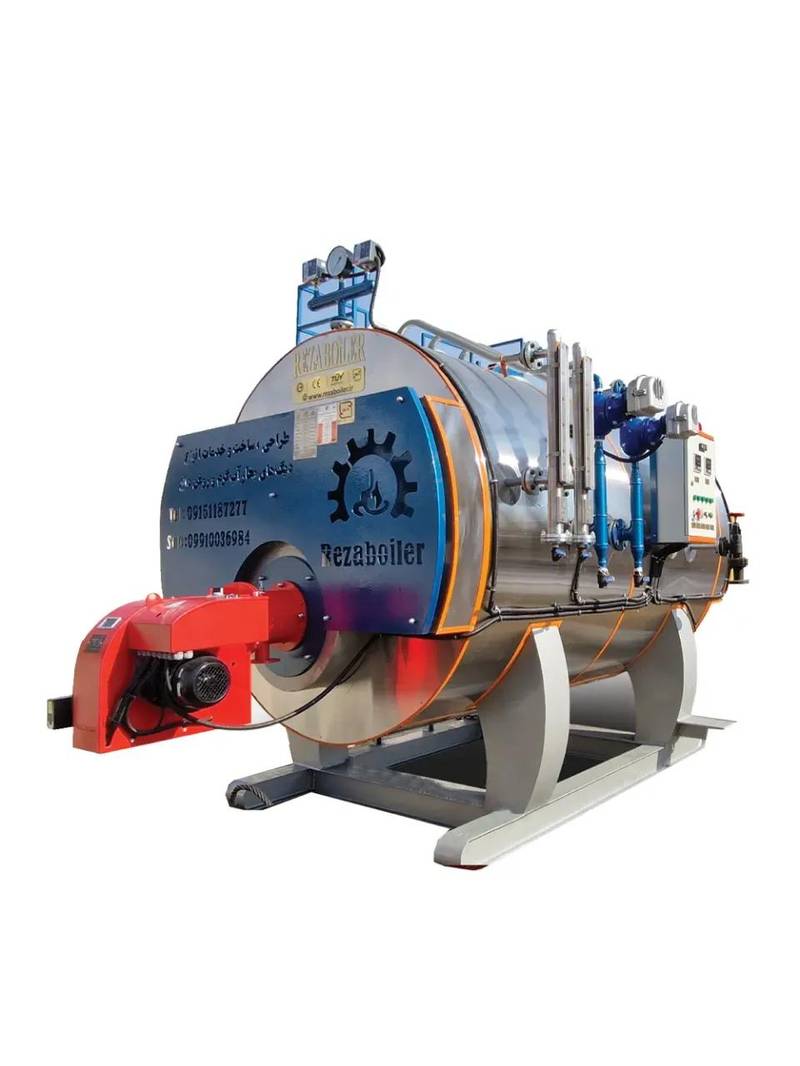

دیگ بخار فایرتیوب (Fire Tube Boiler) – بررسی کامل، اجزا، عملکرد و کاربردها

دیگ بخار فایرتیوب یکی از پرکاربردترین انواع بویلرهای صنعتی است که به دلیل ساختار ساده، نگهداری آسان و راندمان بالا در بسیاری از صنایع استفاده می‌شود. این نوع دیگ بخار عمدتاً در فشارهای پایین تا متوسط کار می‌کند و برای مصارف گرمایشی، تولید بخار اشباع و برخی فرآیندهای صنعتی مناسب است.

نحوه عملکرد دیگ بخار فایرتیوب

در دیگ بخار فایرتیوب، گازهای داغ حاصل از احتراق از داخل لوله‌های بسته عبور کرده و آب درون مخزن اطراف این لوله‌ها را گرم می‌کنند. در نهایت، آب به بخار تبدیل شده و به سیستم مورد نظر منتقل می‌شود.

مراحل عملکرد این دیگ به ترتیب زیر است:

1. احتراق سوخت درون کوره (Furnace) – احتراق در مشعل انجام شده و گازهای داغ تولید می‌شود.


2. عبور گازهای داغ از لوله‌های آتش – گرمای ناشی از احتراق از طریق لوله‌های داخل دیگ به آب انتقال داده می‌شود.


3. تبدیل آب به بخار – با افزایش دما، آب به نقطه جوش رسیده و بخار اشباع تولید می‌شود.


4. خروج گازهای احتراقی از طریق دودکش – پس از انتقال انرژی، گازهای باقی‌مانده از دودکش خارج می‌شوند.

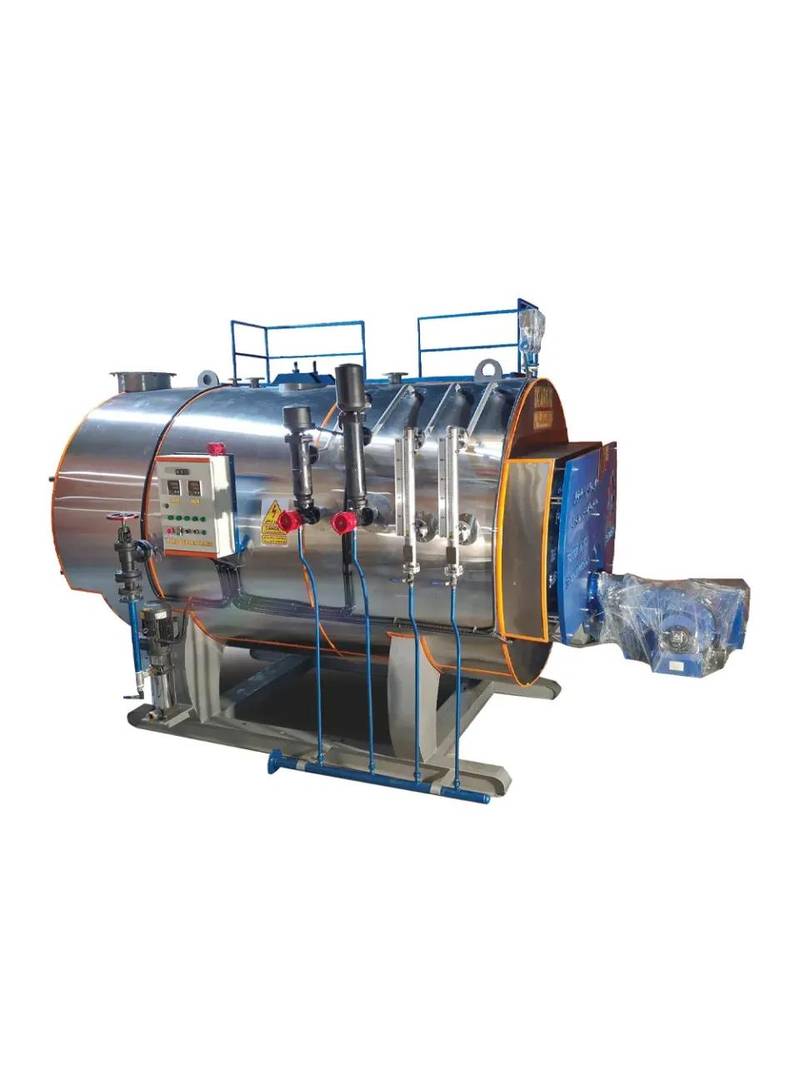

اجزای اصلی دیگ بخار فایرتیوب

1. بدنه (Shell)

یک محفظه استوانه‌ای که آب و لوله‌های آتش در آن قرار دارند.

2. مشعل (Burner)

برای احتراق سوخت و تولید گازهای داغ. این مشعل‌ها می‌توانند از سوخت‌های مختلف مانند گاز، گازوئیل و مازوت استفاده کنند.

3. لوله‌های آتش (Fire Tubes)

مسیر عبور گازهای داغ که باعث انتقال حرارت به آب داخل دیگ می‌شود.

4. دودکش (Chimney or Flue Gas Outlet)

مسیر خروج دود و گازهای حاصل از احتراق به فضای بیرونی.

5. سیستم کنترل و ایمنی

این بخش شامل تجهیزات ایمنی مانند شیر اطمینان، فشارسنج، حسگر دما و فشار است که عملکرد دیگ را پایش و کنترل می‌کنند.

6. پمپ تغذیه (Feed Pump)

برای تأمین آب به دیگ بخار استفاده می‌شود تا در صورت کاهش سطح آب، مخزن دوباره پر شود.

انواع دیگ بخار فایرتیوب

1. دیگ بخار تک‌کوره‌ای (Single Furnace Fire Tube Boiler)

• دارای یک کوره برای احتراق


• مناسب برای مصارف کوچک و متوسط


• بازدهی کمتر نسبت به مدل‌های دوکوره‌ای

2. دیگ بخار دوکوره‌ای (Twin Furnace Fire Tube Boiler)

• دارای دو کوره برای افزایش راندمان


• توانایی تولید بخار در ظرفیت‌های بالاتر


• مناسب برای صنایع بزرگ

3. دیگ بخار سه پاس (Three Pass Fire Tube Boiler)

• مسیر عبور گازهای احتراقی سه مرتبه تغییر جهت می‌دهد


• بازده حرارتی بالا و کاهش مصرف سوخت


• مناسب برای کاربردهایی که نیاز به راندمان بالا دارند

4. دیگ بخار پشت‌خیس (Wet Back) و پشت‌خشک (Dry Back)

• مدل پشت‌خیس (Wet Back): دارای محفظه آب در پشت دیگ، که باعث خنک‌سازی بهتر و افزایش عمر دیگ می‌شود.


• مدل پشت‌خشک (Dry Back): فاقد محفظه آب در پشت دیگ بوده و نیاز به عایق‌کاری بیشتری دارد، اما هزینه تعمیر آن کمتر است.

مزایای دیگ بخار فایرتیوب

✅ ساختار ساده و کم‌هزینه – هزینه اولیه پایین‌تر در مقایسه با دیگ‌های واترتیوب

✅ راندمان بالا در مدل‌های سه پاس – افزایش بازدهی و کاهش مصرف سوخت

✅ تعمیر و نگهداری آسان – به دلیل طراحی ساده و دسترسی راحت به اجزا

✅ عملکرد پایدار و ایمن – مجهز به سیستم‌های کنترل و ایمنی

✅ مناسب برای فشارهای پایین تا متوسط – کاربرد گسترده در صنایع مختلف

معایب دیگ بخار فایرتیوب

❌ محدودیت در ظرفیت تولید بخار – برای ظرفیت‌های بالاتر از دیگ‌های واترتیوب استفاده می‌شود

❌ زمان طولانی برای رسیدن به دمای کاری – نسبت به دیگ‌های واترتیوب دیرتر به حداکثر بازدهی می‌رسد

❌ حساسیت به تغییرات بار بخار – در مواجهه با نوسانات بار، عملکرد آن به اندازه دیگ‌های واترتیوب انعطاف‌پذیر نیست

کاربردهای دیگ بخار فایرتیوب

✔ صنایع غذایی: تولید بخار برای پخت، استریلیزاسیون و فرآوری مواد غذایی

✔ صنایع نساجی: تأمین بخار برای رنگرزی، شستشو و خشک کردن پارچه

✔ بیمارستان‌ها و مراکز درمانی: تأمین بخار برای استریلیزاسیون تجهیزات و گرمایش

✔ نیروگاه‌های کوچک: تأمین بخار برای توربین‌های کوچک و مصارف گرمایشی

✔ کارخانه‌های شیمیایی و پتروشیمی: استفاده در فرآیندهای تولیدی

نکات مهم در نگهداری دیگ بخار فایرتیوب

✅ بررسی روزانه سطح آب و فشار بخار – جلوگیری از خشک‌شدن دیگ و افزایش ایمنی

✅ تمیزکاری منظم لوله‌های آتش – حذف دوده و رسوبات برای حفظ راندمان

✅ بازرسی دوره‌ای شیر اطمینان و تجهیزات کنترلی – اطمینان از عملکرد صحیح سیستم ایمنی

✅ کنترل کیفیت آب تغذیه – جلوگیری از ایجاد رسوب و خوردگی در دیگ بخار

جمع‌بندی

دیگ بخار فایرتیوب به دلیل طراحی ساده، هزینه نگهداری پایین و عملکرد قابل‌اعتماد، یکی از محبوب‌ترین انواع بویلرها در صنایع مختلف محسوب می‌شود. با توجه به نوع کاربرد و ظرفیت موردنیاز، انتخاب مدل مناسب اهمیت زیادی در بهینه‌سازی مصرف انرژی و کاهش هزینه‌ها دارد.
