دفترچه راهنمای ترموستات سه کاره برد دستگاه جوجه کشی آریا سازه

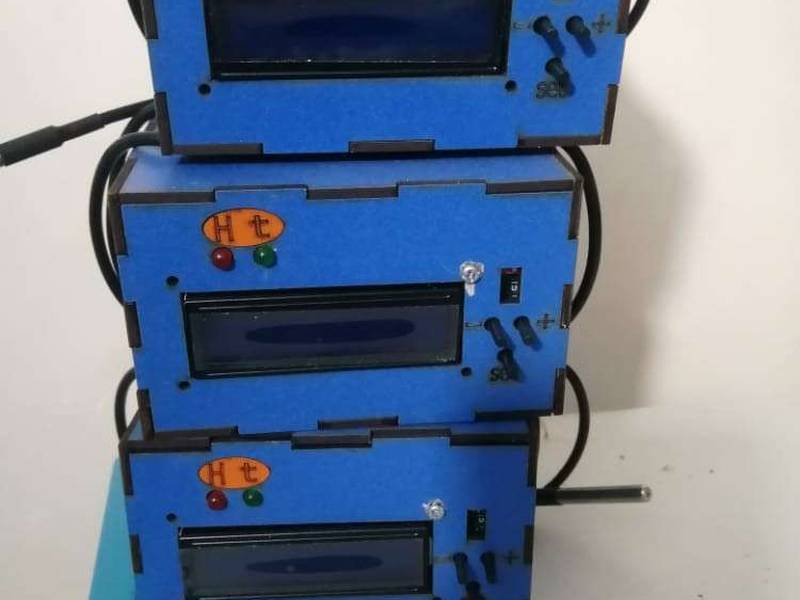

اجزای دستگاه
نشان گر وضعیت روشن یا خاموش بودن رله های دستگاه .
هیتر : H
تایمر : T
LED
BACK LIGHT این کلید قرمز رنگ مربوط به نور پس زمینه نمایشگر می باشد .
TIME / COOL این کلید قرمز رنگ مربوط به تغییر وضعیت دستگاه از حالت گرمایش به سرمایش می باشد .
SET این دکمه عملیات تایید و ورود به منو دستگاه را انجام می دهد .
UP این دکمه عملیات افزایش متغییر هارا انجام میدهد .
DOWN این دکمه عملیات کاهش متغییر هارا انجام میدهد .
نحوه عملکرد دستگاه
در ابتدا با متصل کردن دستگاه به برق نمایشگر دستگاه روشن میشود ، در سطر باالی نمایشگر دمای لحظه ای را
مشاهده میکنید و در سطر پایین نمایشگر شمارش زمان را مشاهده میکنید .
نحوه تنظیم کردن دستگاه
1- تنظیم کردن دما
با فشردن 3 ثانیه دکمه SET وارد منو دستگاه میشوید ، حال که وارد منو شدید لحظه اول تنظیمات دما ، TEMP
را مشاهده میکنید با فشردن مجدد SET به بخش تغییر دما می رودی و با دکمه های UP / DOWN مقدار دما
را به عدد دلخواه میرسانید و با فشردن دکمه SET مقدار تایید میشود و به منو باز میگردید .
* در صورت خروج از من و به مدت 30 ثانیه دکمه های دستگاه را فشار ندهید *
1- تنظیم کردن آالرم دستگاه
با فشردن 3 ثانیه دکمه SET وارد منو دستگاه میشوید ، حال که وارد منو شدید لحظه اول تنظیمات دما ، TEMP
را مشاهده میکنید با فشردن دکمه UP به تنظیمات بعدی رفته و در صورت مشاهده بخش آالرم ALARM و
فشردن دکمه SET به بخش تغییر آالرم می روید در صورت نیاز خاموش کردن آالرم مقدار را روی 0.0 قرار دهید
یا در صورت فعال کردن آالرام مقدار را تغییر دهید به طور مثال اگر مقدار 3.0 تنظیم شده باشد اگر دما 3 درجه
از مقدار تنظیم شده در تنظیمات دما به طور مثال 30 باال رود آالرام شروع به صدا کردن میکند یعنی دما از 33
درجه عبور کند .
* در صورت خروج از من و به مدت 30 ثانیه دکمه های دستگاه را فشار ندهید *
1- تنظیم کردن تایمر چرخش
با فشردن 3 ثانیه دکمه SET وارد منو دستگاه میشوید ، حال که وارد منو شدید لحظه اول تنظیمات دما ، TEMP
را مشاهده میکنید با فشردن دوبار دکمه UP به تنظیمات بعدی رفته و در صورت مشاهده بخش تایم TIME و
فشردن دکمه SET به بخش تغییر تایمر می روید اولین پارامتری که مشاهده میکیند زمان روشن بودن چرخش
می باشد که به ثانیه است با دکمه های UP / DOWN ثانیه را به دلخواه تنظیم کنید و سپس دکمه SET را
فشار دهید تا به بخش تایم خاموشی چرخش بروید و با دکمه های UP / DOWN مقدار دقیقه را به دلخواه
تنظیم کنید و سپس دکمه SET را فشار دهید تا تنظیمات ذخیره شود .
* در صورت خروج از من و به مدت 30 ثانیه دکمه های دستگاه را فشار ندهید *
چرخش دستی موتور : دکمه UP در حالتی که خارج از منو هستید و دمای لحظه ای را مشاهده میکنید ثابت نگه
داشته و با انجام این کار تا لحظه ای که دکمه را ثابت نگه داشته اید موتور به صورت فرمان دستی چرخش میکند.
خاموش و روشن کردن حال ت تایمر چرخش : دکمه DOWN در حالتی که خارج از منو هستید و دمای لحظه ای
را مشاهده میکنید به مدت 3 ثانیه نگه داشته و رها کنید اگر تایمر روشن باشد با انجام این عملیات خاموش می
شود و بلعکس اگر تایمر خاموش باشد با انج ام این کار روشن میشود.
تغییر وضعیت دستگاه حالت گرما – سرما : برای تغییرات ای کارایی هنگامی که دستگاه خاموش میباشد کلید
TIME / COOL تغییر وضعیت دهید سپس با روشن شدن دستگاه کارایی دستگاه به طور مثال اگر گرما بوده با
انجام این عملیات به سرما تبدی ل میشود
کالیبره کردن سنسور دما : در صورت مشاهده خطای دمای دستگاه با دما سنج استاندارد میزان اختالف دما را
یاداشت کرده ، به طور مثال اگر دمای واقعی با دما سنج استاندارد 20.3 درجه میباشد و ترموستات 20 درجه
نشان میدهد یعنی اختالف 0.3 درجه میباشد . حال برای کالیبره کردن در حالتی که دستگاه خاموش است دکمه
های UP / DOWN را هم زمان نگه داشته در همین حین دستگاه را روشن کنید با روشن شدن دستگاه و با
مشاهده عبارت OK دکمه های UP / DOWN رها کرده حال تنظیمات کالیبره CALIBRE را مشاهده میکنید و
با فشردن دکمه های UP / DOWN مقدار را به دلخواه تغییر دهید همانند مثال با فشردن سه بار دکمه UP
0.3 درجه افزایش میکنیم بعد از انجام تغییر برای ذخیره تنظیمات دکمه SET فشار میدهیم تا به صفحه اصلی
دستگاه هدایت شویم .
با تشکر از انتخاب شما . آریا سازه
